AMERICA STANDARD AASHTO/AWS D1.5M СТЕЛЬНЫЙ АРКИРОВАННЫЙ ПРОЕКТ ПОКУСКИ

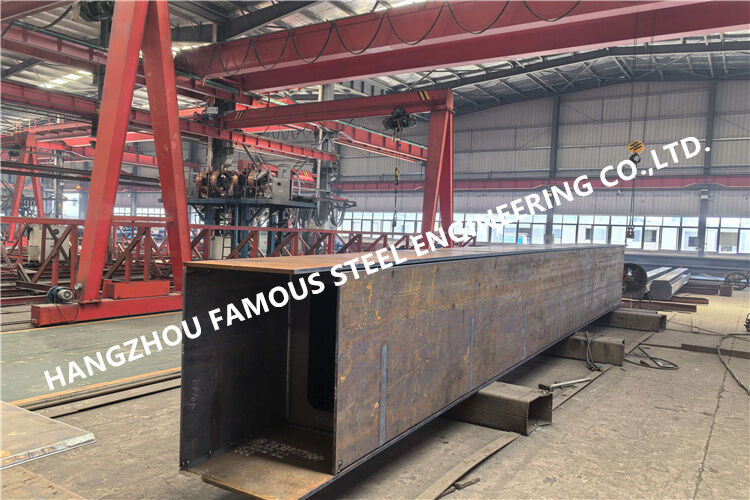

ИЗГОТОВЛЕНИЕ СТАЛЬНОЙ АРОЧНОЙ МОСТОВОЙ КОРОБКИ БАЛКИ АМЕРИЧЕСКОГО СТАНДАРТА AASHTO/AWS D1.5M

Мосты со стальными коробчатыми балками превратились в одну из наиболее доминирующих форм надстроек для автомагистралей и железнодорожной инфраструктуры средней и большой пролетности в Северной Америке, а также в глобальных инженерных проектах, в которых используются американские проектные спецификации, при этом Кодекс сварки мостов AASHTO / AWS D1.5M действует в качестве основного обязательного технического стандарта, регулирующего все заводские заводские и полевые сварочные работы таких мостовых конструкций. Последняя девятая редакция стандарта D1.5M 2025 года, разработанная и обновленная совместно Американским обществом сварщиков (AWS) и Американской ассоциацией должностных лиц автомобильного транспорта и транспорта (AASHTO), специально адаптирована для углеродистых и низколегированных конструкционных мостовых сталей и отличается от общей спецификации конструкционной сварки AWS D1.1 более строгими требованиями к усталостной стойкости, контролю разрушения и правилами неразрушающего контроля, направленными на циклические нагрузки транспортных средств на мост и долговременную экологическую эрозию. Стальные коробчатые балки полностью полагаются на сварные швы с кромками с полным проваром и системы угловых сварных швов для образования закрытых полых поперечных сечений; следовательно, каждое производственное звено, от входного контроля базовой стали до приемки готовых сварных швов, строго ограничено положениями D1.5M, которые напрямую определяют структурную безопасность, долговечность эксплуатации и противоусталостные характеристики всего моста на протяжении десятилетий эксплуатации. В этом документе описывается структурная конфигурация стандартных стальных коробчатых балочных мостов, основные спецификации AWS D1.5M, классифицированный контроль сварки между критическими и некритичными к разрушению компонентами, нормы выполнения изготовления и ценность практического инженерного применения стандартной системы.

1. Структурный состав и механические преимущества стандартного стального моста с коробчатой ​​балкой.

Типичная ортотропная стальная коробчатая балка состоит из пяти основных сварных компонентов: верхней ортотропной пластины настила, вертикальной стенковой пластины, нижней натяжной полки, продольных закрытых/открытых ребер жесткости, приваренных к внутренним поверхностям пластин, и поперечных промежуточных диафрагм, расположенных вдоль продольного направления моста. Обычная толщина основной пластины составляет от 12 до 32 мм, тогда как вторичные пластины жесткости и диафрагмы используют катаные стальные пластины толщиной 10–20 мм; все отдельные сегменты заводской сборки длиной 10–30 метров транспортируются на строительные площадки для окончательной сварки в полевых условиях в виде полнопролетных неразрезных балок. По сравнению с традиционными двутавровыми пластинчатыми балками закрытое коробчатое поперечное сечение отличается превосходной жесткостью на кручение и способностью распределения поперечной нагрузки, эффективно противодействуя эксцентричным временным нагрузкам от автомагистралей и динамическим воздействиям высокоскоростных поездов, что снижает общий расход стали почти на 15–22% при одинаковых расчетных параметрах пролета и нагрузки.

Базовые материалы, применяемые для коробчатых балок американского стандарта, в основном соответствуют маркам конструкционной стали серии AASHTO M270 (эквивалент ASTM A709), включая марку 345 (A709 Gr50), высокоэффективную атмосферостойкую сталь HPS485W и высокопрочную низколегированную сталь марки 690, все они входят в применимый диапазон D1.5M (предел текучести ≤690 МПа). Закрытые U-образные продольные ребра верхнего ортотропного настила непрерывно приварены угловыми сварными швами под плитами настила, образуя единую ортотропную опорную систему покрытия, которая равномерно распределяет сосредоточенные колесные нагрузки на стенки коробчатых балок и нижние полки; Эти плотные сварные соединения ребер с пластинами являются наиболее подверженными усталости местами коробчатых балок и становятся ключевыми объектами контроля, регулируемыми требованиями к допускам противоусталостных сварных швов D1.5M. Пластины диафрагмы пересекают вырезы, предусмотренные на продольных ребрах жесткости, и полностью сварены с внутренними стенками короба для ограничения деформации сечения при боковой ветровой нагрузке и асимметричной нагрузке транспортного средства, размеры угловых швов, предварительный нагрев и критерии приемлемости дефектов четко определены в разделе 6 и пункте 8 стандарта D1.5M.

2. Основная нормативная база AWS D1.5M для сварки коробчатых балок

В отличие от универсальных стандартов строительной сварки, D1.5M составлен специально для условий эксплуатации мостов с повторяющимися переменными нагрузками, колебаниями температуры и агрессивной атмосферой на открытом воздухе. В текущей версии 2025 года всего 12 официальных положений, среди которых статьи 1–11 устанавливают общие требования к сварке для элементов, не имеющих критического разрушения (NFCM), а эксклюзивный раздел 12 устанавливает строгие спецификации по контролю разрушения для элементов с критическим разрушением (FCM), что является наиболее важным положением для коробок. натяжной фланец балки и контроль сварки основного стыка. Стандарт составлен в формате двух единиц измерения (метрическая D1,5M и британская D1,5), одновременно удовлетворяя требованиям международного метрического производства и американских обычных измерений.

Основной принцип классификации D1.5M заключается в разделении FCM и NFCM для дифференцированного технического контроля: FCM относится к нижней натяжной полке коробчатой ​​​​балки, продольным стыковочным швам с канавками с полным проплавлением стенок и ортотропным основным соединениям настила, внезапное хрупкое разрушение которых под эксплуатационными нагрузками может вызвать полное частичное или полное разрушение моста без резервного пути передачи нагрузки, например, двухкоробные одноячеечные основные натяжные компоненты балки. Для всех сварных швов FCM применяются три обязательных правила, изложенные в разделе 12: индивидуальные таблицы температур предварительного нагрева/промежуточного прохода, независимые от NFCM, низкотемпературное испытание на ударную вязкость по Шарпи с V-образным надрезом (CVN) для наплавленного металла сварного шва и зоны термического влияния, а также расширенный ультразвуковой контроль с полным охватом (UT) и неразрушающий контроль (NDE), выполняемый сертифицированными инспекторами уровня II. Напротив, многосекционные коробчатые балки с тремя или более параллельными коробчатыми камерами имеют резервные пути передачи сил, а большинство внутренних ребер жесткости и диафрагменных сварных швов относятся к категории NFCM, с использованием общих таблиц предварительного нагрева и обычного визуального контроля, а также частичного точечного неразрушающего контроля в соответствии с разделом 6 D1.5M.

Утверждение спецификации процедуры сварки (WPS) и протокола аттестации процедуры (PQR) является основным предварительным условием перед изготовлением партии коробчатых балок, регулируемым пунктом 3 D1.5M; все применяемые сварочные процессы, включая сварку под флюсом (SAW) для длинных прямых швов с канавками фланцев, дуговую сварку порошковой проволокой (FCAW) для угловых сварных швов элементов жесткости и дуговую сварку защитным металлом (SMAW) для ремонта стыков на месте, должны пройти квалификацию PQR в соответствии со стандартными требованиями к образцам перед официальным производством. Прихваточные сварные швы для сборки компонентов также соответствуют спецификациям прихваточной сварки D1.5M: временные прихваточные сварные швы, которые должны быть полностью переплавлены во время последующей непрерывной сварки, могут не требовать строгого предварительного подогрева, в то время как резервные постоянные прихваточные сварные швы требуют идентичного предварительного нагрева и стандартов качества, соответствующих окончательно готовым сварным швам.

3. Детальный контроль качества сварки и допуск на дефекты коробчатой ​​балки на D1,5M.

Допуск на геометрические дефекты сварных швов, обновленный в D1.5M:2025, напрямую направлен на устранение типичных дефектов сварных швов коробчатых балок, включая подрезы, неполное проплавление и пористость, с новым оптимизированным трехуровневым классифицированным пределом подрезов, заменяющим прежние правила двойных стандартов. Для сварных швов с кромками на растянутой полке коробчатой ​​балки и зоне растяжения стенки (сварной шов, поперечный основному растягивающему напряжению), допустимая максимальная глубина подрезки ограничена 0,01 дюйма (0,254 мм), самым строгим допуском для предотвращения возникновения усталостных трещин из-за концентрации напряжений в надрезах подрезов; Подрез углового сварного шва элемента жесткости допускает глубину до 1/8 дюйма, а обычные ненапряженные сварные швы вспомогательных соединений применяют порог подреза 1/16 дюйма, что эффективно определяет приемочное решение заводских инспекторов на месте для массивных сварных швов жесткости во внутреннем пространстве коробки.

Предварительный нагрев и контроль температуры между проходами — еще один важный нормативный элемент D1.5M для изготовления коробчатых балок из толстых листов, позволяющий избежать холодного растрескивания, вызванного водородом. Минимальное значение предварительного нагрева определяется маркой базовой стали, толщиной листа и температурой окружающей среды с помощью стандартных прилагаемых таблиц: для листа A709 Gr50 толщиной более 38 мм, используемого для нижнего фланца коробки, предварительный нагрев NFCM начинается с 70 °F (21 ℃), в то время как соответствующий предварительный нагрев FCM повышается до более 150 °F (65 ℃) при одинаковой толщине в соответствии со специальными таблицами раздела 12; Верхняя температура между проходами ограничена для контроля тепловложения при сварке и улучшения структуры зерен сварного шва для повышения низкотемпературной вязкости, что особенно важно при зимней сварке коробчатых балок на открытом воздухе.

Объем неразрушающего контроля резко различается в зависимости от категории элементов в соответствии с D1.5M: все сварные швы с кромками FCM с полным проплавлением главных соединений коробчатых балок требуют 100% УЗ-сканирования после охлаждения сварки до температуры окружающей среды, с критериями браковки более строгими, чем D1.1; Угловые сварные швы NFCM, соединяющие диафрагмы и внутренние ребра жесткости, подвергаются периодическому отбору проб с помощью ультразвукового контроля плюс полная визуальная проверка, только индикация поверхностных трещин вызывает дополнительное капиллярное тестирование (PT). Неквалифицированные дефектные сварные швы должны сформулировать формальную ремонтную технологическую схему и выполнить повторную сварку после полного удаления области дефекта путем шлифовки или строжки, при этом отремонтированные сварные швы FCM должны пройти полный повторный неразрушающий контроль как исходный производственный сварной шов в соответствии со стандартными положениями о ремонте.

4. Техническое применение и отраслевое значение стандарта D1.5M для мостов с коробчатыми балками.

С тех пор, как D1.5M стал обязательной справочной спецификацией Руководства по проектированию мостов AASHTO LRFD, более 70% автодорожных мостов со стальными коробчатыми балками средней и большой пролетности в Северной Америке принимают этот стандарт для управления полным циклом сварки, распространяясь на зарубежные международные тендерные проекты в Юго-Восточной Азии, на Ближнем Востоке и в Африке в соответствии с американскими нормами проектирования. Стандартизированное исполнение D1.5M унифицирует критерии оценки изготовления среди проектировщиков, производителей стали, сторонних инспекторов и строительных подрядчиков, устраняя противоречивые технические требования, вызванные разрозненными спецификациями региональных ведомств до выпуска унифицированного стандарта AWS-AASHTO в 1970-х годах.

С точки зрения экономики и долговечности стандартизированный контроль антиусталостной сварки D1.5M эффективно снижает затраты на обслуживание усталостных трещин на ранней стадии ортотропных стальных коробчатых балок; Правильные характеристики предварительного нагрева и вязкости разрушения сокращают вероятность устранения холодных трещин при изготовлении толстых листов более чем на 60%, сокращая общий период строительства и стоимость проекта для сборных сегментов коробчатой ​​балки. С постепенной популяризацией высокоэффективных коробчатых балок HPS из атмосферостойкой стали в современном мостостроении, D1.5M продолжает обновлять соответствующие разделы о параметрах сварки в каждом новом издании, чтобы соответствовать новым разработкам стальных материалов, сохраняя свою основную доминирующую позицию в американской и глобальной индустрии сварки стальных коробчатых балок американского стандарта.

Заключение

Характерная особенность сварной конструкции стального коробчатого моста с замкнутым сечением определяет незаменимую направляющую роль стандарта AWS D1.5M на протяжении всего жизненного цикла его изготовления. Уникальная классифицированная система управления FCM/NFCM стандарта, целевые правила предварительного нагрева, дифференцированная допуск на дефекты и многоуровневая схема неразрушающего контроля разработаны в точном соответствии с усталостными характеристиками коробчатой ​​балки и риском разрушения при длительной переменной нагрузке транспортного средства. Постоянный пересмотр и техническая оптимизация D1.5M идет в ногу с передовой высокопроизводительной мостовой сталью и инновационными технологиями сварки, становясь фундаментальной технической гарантией длительного срока службы и высокой безопасности конструкции мостов со стальными коробчатыми балками по американскому стандарту, а также предоставляя зрелую систему справочных спецификаций для мирового проектирования мостов со стальными коробчатыми балками, применяющего американские нормы проектирования автомагистралей.
